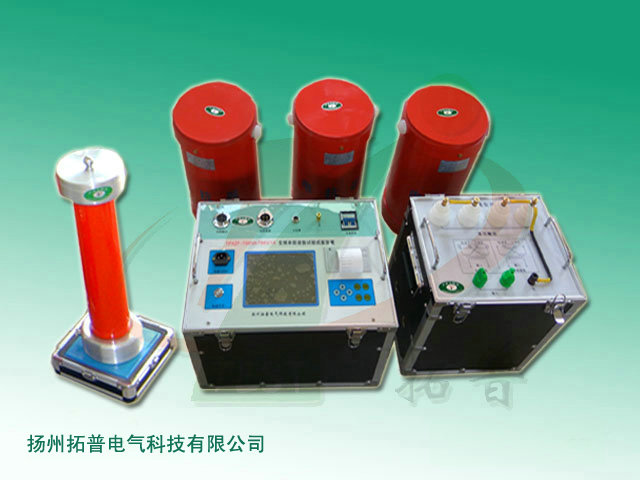

變頻串聯諧振試驗裝置主要適用于電力、冶金、工礦企業動力部門等針對10kV～35kV高壓交聯電纜進行交接和預防性試驗的現場試驗裝置。整套裝置由變頻控制箱、勵磁變壓器、電抗器和電容分壓器組成。利用勵磁變壓器激發串聯諧振回路，通過調節輸出頻率，使回路中電抗器和試品電容發生串聯諧振，是當前高壓試驗的一種新方法，已得到廣泛的應用。
技術特點
※應用脈沖寬度調制PWM方式，工作穩定效率高。
※輸出電壓的調節和變頻器的逆變均采用先進、可靠的絕緣柵場效應IGBT開關管主要器件均采用進口元器件。
※變頻控制箱大屏幕液晶顯示，一鍵式操作，界面操作簡單易學。
※儀器可自動搜頻 、手動搜頻、手動升壓、自動降壓等功能。
※升壓電位器零起升壓，全量程平滑調壓升壓。
※試驗時可直讀高壓電壓，高壓電流，試驗頻率，試驗時間等參數。
※變頻控制箱設有低壓過壓、低壓過流及高壓閃烙保護、斷電保護、電源欠壓保護等功能。
※儀器具有保存數據查詢打印功能。
常用規格
技術指標
1、儀器工作電源：AC220V±10%單相、50Hz
2、功率電源電壓：AC380V±10%單相、50Hz
3、輸出電壓：75kV
4、輸出容量：75kVA
5、輸出頻率范圍：30Hz～300Hz
6、裝置測量精度：1.0級
7、連續試驗時間：＞60min
8、頻率調節分辨率：0.01Hz
9、輸出波形：正弦波，波形畸變率≤0.5%
10、頻率調節靈敏度：0.1Hz，不穩定度≤0.5%
11、系統品質因數：20～60
注：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。
信息整理發布：揚州拓普電氣科技有限公司
