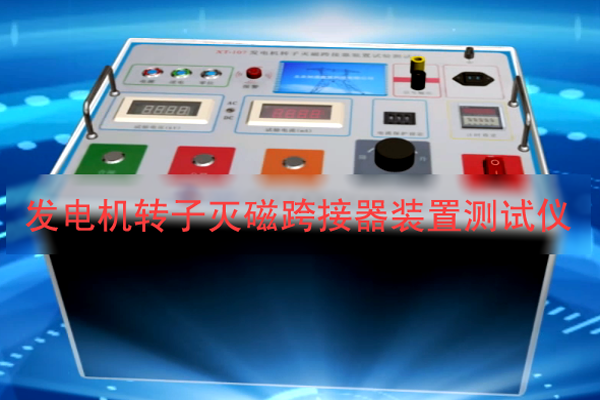

發電機轉子滅磁跨接器裝置測試儀_TPKJQ-107_技術資料
當發電機正常停機或者發電機出現故障以及受外部影響時，都有可能出現發電機的轉子受到過電壓的侵害：
發電機轉子一旦受到過電壓的侵害，將會造成轉子匝間短路或者繞組對地絕緣損傷擊穿，嚴重時將威脅發電機定子及變壓器的安全。為了防止上述幾種發電機轉子過電壓的發生，現在國內許多發電機都裝有進口原裝或組裝的勵磁裝置及附帶的發電機轉子滅磁跨接器裝置，其占有比率越來越高。其安全性受到了越來越多的關注。
按照滅磁及過電壓保護裝置(跨接器) 須按照DL/T 843-2010《大型汽輪發電機自并勵靜止勵磁系統技術條件》轉子過電壓試驗>規定對運行的發電機都要定期進行轉子過電壓裝置的性能試驗。
功能特點：
自動電源開斷裝置、用于儀器開合閘操作;
將電源輸入電壓與輸出電壓隔離開來，保證了儀器和被試驗設備安全;
測量裝置上，電壓、電流表通過轉換開關來選擇被測對象
在儀器操作面板上還設計了嵌入式液晶顯示屏式的示波器，用來清楚的記錄發電機轉子跨接器中可控硅管的導通角度、特性和導通電壓。
高壓交流輸出和高壓直流輸出設計在儀器箱體的背面，使得儀器試驗操作時操作人員遠離高壓電，保證了試驗人員安全。
技術指標
工作電源：電源電壓：AC220V±10% 電源頻率：(50±1)Hz
工作環境：溫 度：-5～+40℃ 相對濕度：+25℃時不超過 90%
工作方式：手動升壓、零位自鎖
顯示方式：四位半數顯 、嵌入式示波器
自動保護：過流自動保護、定時聲光報警
額定電壓：DC4.5kV AC3KV 誤差：±1.5%
額定容量：2KVA
信息整理發布：揚州拓普電氣科技有限公司
