拓普TP-40B微機繼電保護測試儀(4U+3I單片機型)是參照《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優、缺點，充分使用現代微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。主要應用于35kV級及以下變電站等場地，它采用單機獨立運行，亦可聯接筆記本電腦運行的結構。主機內置高速數字信號處理器工控機、新型模塊式高保真大功率功放，自帶大屏幕顯示屏以及靈活方便的觸摸鼠標控制器。單機獨立操作即已具有很強的功能，可進行大多數試驗，聯接電腦運行則具有更強大的操作功能。體積小、精度高。既具有大型測試儀*的性能、*的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。
產品功能特點
　　1、本裝置采用高速、高性能數字控制處理器作為控制微機，軟件上應用雙精度算法產生各相任意的高精度波形
　　2、采用高速高位D/A轉換器，保證了全范圍內電流、電壓的精度和線性
　　3、功放電路采用進口大功率高保真模塊式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗余和熱容量
　　4、開關量輸入電路可兼容空接點和0～250V電位接點
　　5、裝置采用高分辨率大屏幕顯示屏作顯示器
　　6、裝置在機箱底板上裝設有一路可調直流電源輸出，分 110V 及220V兩檔，可作為現場試驗輔助電源
產品技術參數
交流電流輸出
輸出精度 0.2級
相電流輸出(有效值) 0～40A
三并電流輸出(有效值) 0～120A
相電流長時間允許工作值(有效值) 10A
相電流最大輸出功率 400VA
三并電流最大輸出時最大輸出功率 1000VA
三并電流最大輸出時允許工作時間 10s
頻率范圍(基波) 20～1000Hz
諧波次數 1～20 次
直流電流輸出
輸出精度 0.5級
電流輸出 0～±10A / 每相，0~20A / 兩相疊加
最大輸出負載電壓 20V
交流電壓輸出
輸出精度 0.2級
相電壓輸出(有效值) 0～120V
線電壓輸出(有效值) 0～240V
相電壓/線電壓輸出功率 80VA / 100VA
頻率范圍(基波) 20～1000Hz
諧波次數 1～20次
直流電壓輸出
輸出精度 0.5級
相電壓輸出幅值 0～±160V
線電壓輸出幅值 0～320V
相電壓/線電壓輸出功率 70VA / 140VA
開關量及時間測量
開關量輸入 7對
空節點：1~20mA,24V
電位接點介入："0":0~+6V;"1":+11V~+250V
開關量輸出 2對
DC:220V/0.2A;AC:220V/0.5A
時間測量 測量范圍：0.1ms~9999s；測量精度：0.1ms
供電電源 AC 220V±10%，50/60HZ
環境溫度 -10℃~+50℃

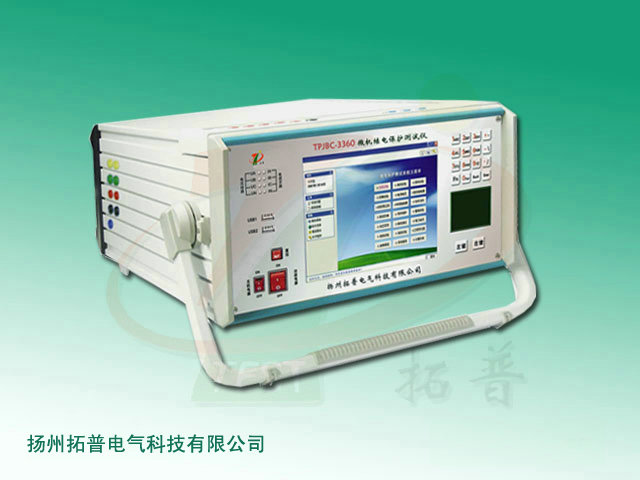

產品外觀圖片

信息整理：揚州拓普電氣科技有限公司
