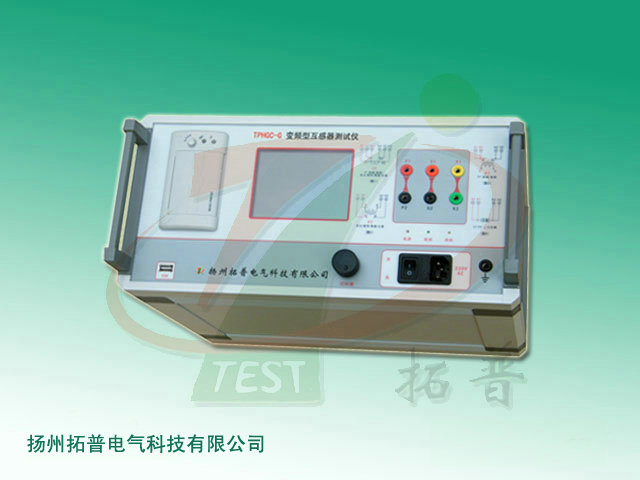

變頻式互感器特性測試儀主要用于對保護類、測量類或TPY類互感器進行自動測試，適用于實驗室也適用于現場檢測。測試簡單方便，一鍵完成CT 直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT 其他各項測試都是采用同一種接線方式。參考標準：GB 1207-2006、GB 1208-2006、GB16847-1997（IEC 60044-1、IEC 60044-6）
技術特點
• 支持檢測CT和PT（保護類、測量類、TP 類）穩態和瞬時等參數.
• 滿足 GB1207、GB1208、GB16847（IEC60044-1、IEC60044-6)等規程要求.
• 采用先進的電源技術，勵磁電壓高達30KV.
• 無需外接其它輔助設備，單機即可完成所有檢測項目.
• 測試簡單方便，一鍵完成CT 直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT 其他各項測試都是采用同一種接線方式。
• 自帶微型快速打印機、可直接現場打印測試結果.
• 采用智能控制器，操作簡單.
• 大屏幕液晶，圖形化顯示接口.
• 按規程自動給出（勵磁）拐點值.
• 自動給出5%和10%誤差曲線.
• 可保存3000組測試資料，掉電后不丟失.
• 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
• 小巧輕便＜10Kg，非常利于現場測試.

CT（保護類、測量類、TP 類）	PT
• 伏安特性曲線（勵磁特性）	• 伏安特性曲線（勵磁特性）
• 自動給出拐點值	• 變比測量
• 自動給出5%和10%的誤差曲線	• 極性判斷
• 變比測量	• 二次繞組電阻測量
• 比差測量	• 二次實際負荷測量
• 相位測量（角差）	• 鐵心退磁
• 極性判斷	• 比差測量
• 二次繞組電阻測量	• 相位測量（角差）
• 二次實際負荷測量
• 鐵心退磁
• 剩磁系數(Kr)
• 二次時間常數(Ts)
• 勵磁電感（LU）
• 暫態面積系數（Ktd）
• 峰瞬誤差 （Er）

項    目		參    數
工作電源		AC220V±10% 、50Hz
設備輸出		0～220Vrms， 5Arms（20A峰值）
勵磁測量精度		≤0.5%（0.2%*讀數+0.3%*量程）
二次繞組 電阻測量	范圍	0.1～300Ω
	精度	≤1%（0.2%*讀數+0.3%*量程）
二次實際 負荷測量	范圍	5VA～1000VA
	精度	≤0.5%（0.2%*讀數+0.3%*量程）±0.1VA
相位測量 （角差）	精度	±4min
	分辨率	0.01min
CT變比測量	范圍	1-10000
	精度	≤0.05%
PT變比測量	范圍	1-10000
	精度	≤0.5%
工作環境		溫度：－10℃ ～ 40℃，濕度：≤90%， 海拔高度：≤2000m
尺寸、重量		尺寸：410mm × 250mm × 300mm ，  重量：≤10Kg

信息整理：揚州拓普電氣科技有限公司
