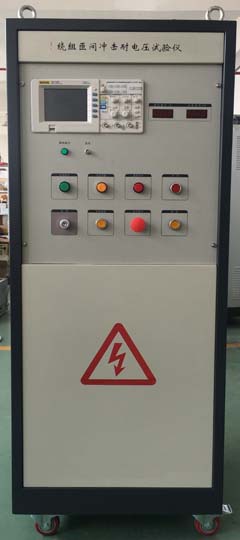

繞組匝間沖擊電壓試驗儀適用于試驗電壓35000V及以下高壓電機、中小型電機、直流電機的繞組匝間絕緣檢測；也可用于變壓器繞組、電器線圈繞組的匝間絕緣檢測。因電機、變壓器繞組由于絕緣結構和絕緣材料的不一致，特別是操作者工藝水平的不同，在繞線、嵌線、刮線、接頭端部整形、搬運等工序工藝環節都會引起不同程度的絕緣損傷，使繞組存在著各種形式的匝間絕緣故障，因此，匝間絕緣是電機、變壓器的薄弱環節。
為了提高電機、變壓器絕緣檢測水平和產品的可靠性，根據各國電機制造廠經驗，如美國NEMA.MG1-12.04及IEC.IEE標準、前蘇聯Τoct183-74和我國GB755-2008《旋轉電機基本技術要求》及部標GB/T22715-2008《交流電機定子成型線圈耐沖擊電壓水平》及GB14711-2013《中小型旋轉電機安全通用要求》規定必須對電機成品、半成品進行浸漬 前后匝間絕緣耐壓試驗。
繞組匝間沖擊電壓試驗儀是以檢測被試品阻抗對稱平衡情況為基本原理，采用沖擊波比較法以高頻、高壓脈沖對電機、變壓器繞組進行等效過電壓的無損模擬試驗，利用儀器本身CRT顯示器觀察波形對比分析，能直觀、迅速正確地測試繞組匝間短路及各種阻抗不平衡故障。
匝間儀可以查出下列故障：
1. 匝間絕緣擊穿（匝間短路）
2. 電暈放電
3. 繞組斷線
4. 匝數差異
與市場其它同類產品比較有以下特點：
1. 采用液晶顯示、具有存儲功能的示波器使儀器工作的可靠性和穩定性有較大幅度的提高。
2.單/三相、交/直流電機通用，大大提高了儀器的適用范圍。
因此，匝間試驗儀廣泛適用于交直流電機、變壓器、電器線圈的生產廠家和修造單位，是提高產品可靠性的專用檢測儀器。
主要技術參數
1. 電源電壓：220V±5%；50Hz±2%；
2. 沖擊波峰值電壓： 3.5～35kV范圍內連續可調；
3. 沖擊波頻率：6.25Hz
4. 峰值電壓表顯示： 0～35kV ±5%；
5. 脈沖電容：0.047μF（也可按要求另選）
6. 最大輸出能量：28.8J
7. 絕緣電阻：電源輸入端對機架的絕緣電阻≥20MΩ
8. 介電強度：電源輸入端子對不帶電的金屬外殼部件能承受1500V/50Hz，歷時1min耐電壓試驗無飛弧、無擊穿現象；
9. 環境溫度：0～35度；
10.相對濕度：35度時≤80%；
11.示波器
12.適用范圍：適用額定電壓10000V及以下電機試驗用。
信息整理：揚州拓普電氣科技有限公司
