在傳統的輸電線路工頻參數測試中，采用三相自耦變和大容量隔離變壓器提供測試電源，通過電力計量用的CT和PT作電信號變換，而后用指針式的高精度電力測試儀表（電流表、電壓表和功率表）測量各個電參量，后在計算得到輸電線路工頻參數測試結果。整套試驗設備體積龐大，重量大，需要吊車等配合工作，十分不利于現場工作，而且由于測試電源是工頻電源，容易與耦合的工頻干擾信號混頻，帶來很大的測量誤差，需要大幅度提高信噪比，對電源的容量和體積要求又進一步提高。
即便是龐大的工頻電源設備，在強干擾情況下依然無法正常工作，嚴重時甚至燒毀儀器，這類儀器只是替代了傳統的表計，實現了測試和計算自動化，但是無法解決測量中的抗干擾和三相電源設備體積龐大的根本問題。
隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備運行，針對這一問題，我們開發了新款輸電線路工頻參數測試系統，集成異頻測試電源、測量儀表、數學模型于一體，消除強干擾的影響，保證儀器設備的**，能極其方便快速、準確地測量輸電線路的工頻參數。

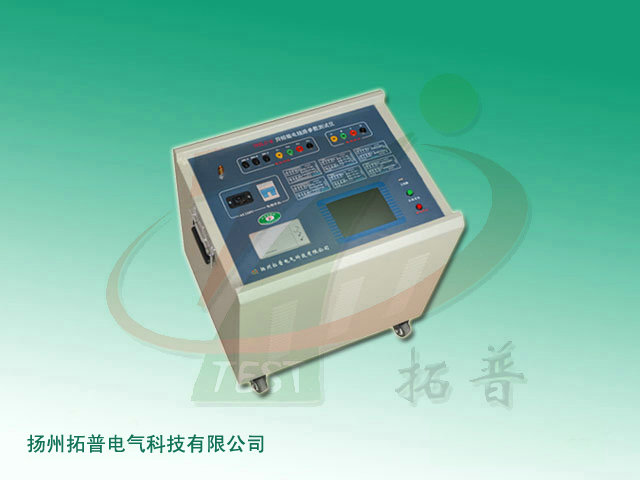

產品別名：高壓線路參數測試儀，高壓線路測試儀，輸電線路參數測試儀，輸電線路工頻參數測試儀，線路參數測試儀
功能特點
1、全觸摸超大液晶顯示
儀器操作簡單，配備了高端的全觸摸液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都非常清楚，操作人員不需要額外的專業培訓就能使用。輕輕觸摸一下就能完成整個過程的測量，是目前理想的智能型測量設備。
2、變頻技術、精準測量
該輸電線路參數測試儀強抗干擾能力，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變為45Hz或55Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。
3、超強的抗感應電壓能力
儀器內部采用獨特的抗感應電壓電路，保證儀器能夠承受更高的感應電壓，能夠在上萬伏的高感應電壓下正常工作。
4、DSP高速處理器
儀器精準快速，采用專業的DSP快速數字信號處理器作為處理核心，在保證測量數據精準的前提下，大大的提升了儀器本身的運算處理能力。
5、一體化結構，體積小、重量輕
儀器內部高度集成化，把傳統測量方法中將近一卡車的設備器材全部集成在一體化主機箱內；為試驗提供了一種最簡單便捷的試驗手段。
6、接入電源簡單方便
儀器所有測量過程僅僅只需接入市電220V電壓即可，解決現有測量方法中現場380V電壓接入不方便的麻煩。
7、操作簡單
外部接線簡單，僅需一次接入被測線路的引下線就可以完成全部的線路參數測量；解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題。
8、海量存儲數據
儀器內部配備日歷芯片和大容量存儲器，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。
9、科學先進的數據管理
儀器數據可以通過U盤導出，可在任意一臺PC機上通過我公司專用軟件，查看和管理數據并可生成工作報告。
技術指標
1、使用條件： -20℃～50℃ RH＜80%
2、抗干擾原理：變頻法
3、工作電源：AC 220V±10% 允許發電機供電
4、電源輸出：輸出電壓：AC 300V
電壓精度：0.5%
電流精度：0.5%
輸出電流：8A
輸出頻率：45Hz、55Hz
5、測量范圍：電容：0.01～30µF
阻抗：0.01～400Ω
阻抗角：-180°～+180°
6、測量分辨率：電容：0.0001µF
阻抗：0.0001Ω
阻抗角：0.0001°
7、測量準確度：電容：≥1µF時，±1%讀數±0.01µF
＜1µF時，±2%讀數±0.01µF
電阻：≥1Ω時，±1%讀數±0.01Ω
＜1Ω時，±2%讀數±0.01Ω
阻抗角：±0.2°（電壓＞1.0V）
±0.3°（電壓:0.2V～1.0V）
8、干擾電流：小于40A
9、存儲器大小：100組、支持U盤數據存儲
信息整理：揚州拓普電氣科技有限公司
