根據IEC及有關標準規定，在電力變壓器生產、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。

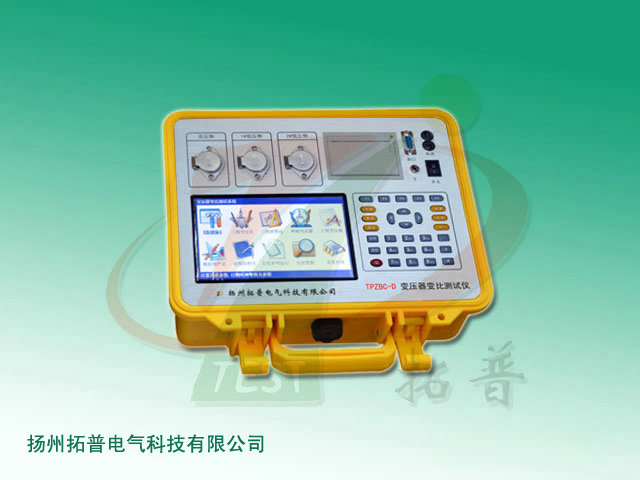

變壓器變比組別測試儀操作簡便，功能完備，數據穩定可靠，可進行全盲測（不知道被測變壓器的任何參數的情況下準確測量變比值和組號，同時能準確測量相角），該儀器適應各種大中小型變壓器變比測試的需要（包括Z型變、整流變、電爐變、非整點的移相變、平衡變、斯科特及逆斯科特變壓器）。
本儀器采用大屏幕真彩色液晶顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易用。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，可擴展存儲1000組現場校驗結果。
該特種變壓器變比組別測試儀內置大容量鋰離子充電電池，無需外接電源即可進行測試，現場方便易用。
功能特點
1、真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%、對稱度優于0.05%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。
2、功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、相角值、誤差、分接位置、分接值等參數，可自動識別組號（0～11等同于1～12）。
3、相角測量功能：準確測量高、低壓側之間的相位角（0～360°），可以對非整點的變壓器進行變比和角度的測量。
4、六角圖顯示功能：測試結果以數字和六角矢量圖顯示，直觀的看出變壓器連接組別情況。
5、盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。可以對沒有銘牌的變壓器進行變比和組號的測量。
6、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。
7、同時具有匝數比測量和運行電壓變比測量兩種功能，運行變比能更真實的反映變壓器在實際運行的情況下，電壓變比的實際數值。
8、采用5寸高清真彩液晶屏，顯示數據效果和矢量圖效果直觀細膩。
9、儀器自帶熱敏式微型打印機，可隨時將測試結果打印留存。
10、本儀器所用的測試源是數字合成的標準正弦數字源，失真度小于0.1%，不受工作電源質量的影響。
11、該多功能全自動變比測試儀體積小，重量輕，攜帶方便。
12、內部配備高容量鋰離子充電電池，現場無需電源即可完成測試工作，一次充滿可以連續進行500次以上的測量。
技術指標
1、變比測量范圍：0.9～10000
2、變比測量精度：0.1%（0.9～200）
0.2%（200～2000）
0.3%（2000～10000）
3、變比分辨率：0.0001
4、測量精度：高壓側電壓測量精度：0.05%
低壓側電壓測量精度：0.1%
相角測量精度：0.1°
相角分辨率：0.01°
5、測量速度：35秒內完成三相測試
信息整理：揚州拓普電氣科技有限公司
