產品概述

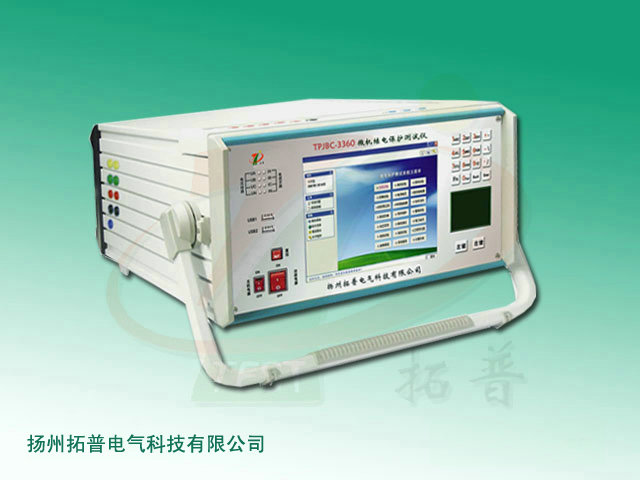

    TPJBC-3360 繼電保護測試儀具有標準的四相電壓，三相電流同時輸出，電壓125V/相，電流40A/相。三相電流并聯可達120A。滿足現場所有試驗要求。既可對傳統的各種繼電器及保護裝置進行試，也可對現代各種微機保護進行各種試驗，特別是對變壓器差動保護和備自投裝置，試驗更加方便。
    TPJBC-3360繼電保護測試儀內置高性能工控機，單機獨立運行，主頻300--600MHz，內存256M，硬盤4--16G，運行Windows XP操作系統。采用不銹鋼面板，同時采用觸摸式鼠標，克服了軌跡球鼠標操作不靈活、容易損壞的缺點，并選用8.4寸,分辨率為800×600的TFT真彩顯示屏,使得單機整體操作方便自如，經久耐用。

主要功能
1、TPJBC-3360繼電保護測試儀具有標準的四相電壓，三相電流同時輸出，電壓125V、相，電流40A/相。三相電流并聯可達120A。
2、滿足現場所有試驗要求。既可對傳統的各種繼電器及保護裝置進行試，也可對現代各種微機保護進行各種試驗，特別是對變壓器差動保護和備自投裝置，試驗更加方便和完美。
3、達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。
4、內置工控機，單機獨立運行，主頻300--600MHz，內存256M，硬盤4--16G，運行Windows XP操作系統。
5、主控板采用DSP+FPGA結構,16位DAC輸出,對基波可產生每周2000點的高密度正弦波,大大改善了波形的質量,提高了測試儀的精度。
6、采用不銹鋼面板，同時采用觸摸式鼠標，克服了軌跡球鼠標操作不靈活、容易損壞的缺點，并選用8.4寸，分辨率為800×600的TFT真彩顯示屏,使得單機整體操作方便自如，經久耐用。
7、采用USB接口直接和PC機通訊，無須任何轉接線，方便使用。
8、可連接筆記本電腦運行。與工控機使用同一套軟件，無須重新學習操作方法。
9、功放采用高保真線性功放,既保證了小電流的精度,又保證了大電流的穩定。
10、配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
11、具有軟件自校準功能，避免了要打開機箱通過調整電位器來校準精度，從而提高了精度的穩定性。

技術參數
1、交流電流源
相電流輸出（有效值）：0--40A/相，精度0.5%
三相并聯輸出(有效值)：0--120A/三相同相位并聯輸出
相電流長時間允許工作值(有效值)：10A
功率：420VA/相   三相并聯電流輸出功率：900VA
三并電流輸出允許工作時間：10S
頻率范圍：0--1000HZ 精度：0.001HZ
諧波次數：2--20次   相位：0~360°  精度：0.1°
2、交流電壓源
相電壓輸出（有效值）：0--125V/相   精度：0.5%
線電壓輸出（有效值）：0--250V
相電壓/線電壓輸出功率：75VA/100VA
頻率范圍：0--1000HZ  精度：0.001HZ
諧波次數：2--20次    相位：0--360°精度：0.1°
3、直流電流源
電流輸出：0--±30A/相  精度 0.5%
4、直流電壓源
相電壓輸出幅值：0--±150V   精度：0.5%
線電壓輸出幅值：0--±300V   相電壓/線電壓輸出功率：90VA/180VA
5、開關量
開入量：8對     空接點：1--20mA，110V 裝置內部有源輸出
電位翻轉：0--6VDC為低電平   15--250VDC為高電平
開出量：4對，空接點，遮斷容量：110V/2A，220V/1A。
6、時間測量范圍：1ms--9999s     測量精度﹤1ms
7、體積重量：365*400*195 (mm)   16Kg
8、工作電源：AC220V±10%  50HZ  10A

友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
