設備簡介
    直流系統接地是一種易發生且對電力系統危害較大的故障。直流系統正極接地，可能造成繼電保護誤動，因為跳閘線圈接直流電源負極，系統再有一點接地或絕緣不良，可能引起保護誤動；直流系統負極接地，系統再有一點接地或絕緣不良，可將跳閘回路或合閘回路短路，造成保護拒動，此時系統發生故障，保護的拒動必然導致系統事故擴大，同時還可能燒壞繼電器的觸點或燒保險。
    拓普電氣專業制造的TPZJC-A 便攜式直流系統接地故障查找儀能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的高效處理大大提高了檢測范圍與抗干擾能力；采用了先進計算方法和模糊控制理論，將被檢測支路的絕緣程度以絕緣指數及波形的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置相對檢測點的方向，從而快速、準確地實現環路接地檢測。除此之外，用戶可以根據自身系統需要在絕緣告警門限值范圍內訂制合適的絕緣告警門限值的設備，用戶只需要將鉗表上的檔位與檢測器上的量程對應起來就能實現直流接地的檢測或者是絕緣程度的分析。
    TPZJC-A 便攜式直流系統接地故障查找儀不僅重點解決了直流系統間接接地、非金屬接地、環路接地、正負同時接地、正負平衡接地、多點接地等疑難故障的準確檢測，并且還能準確的顯示系統電壓、對地電壓、接地阻值，真正解決了運行及檢修人員的后顧之憂。
    本裝置以系統安全為前提，按行業標準的高要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。

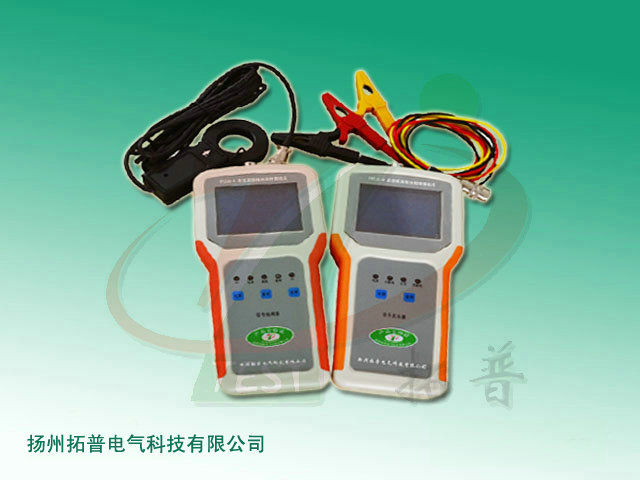

    該直流接地故障查找儀由信號發生器、故障檢測器和信號采集器（鉗表）三部分組成，信號發生器與直流系統正負母線和地相連，當直流系統出現接地故障后，它會自動產生一個低頻小信號，故障檢測器與鉗表獨立于信號發生器，故障檢測器與鉗表之間使用連接線相連，通過對待檢測支路漏電流信號的采集、分析，從而判斷出該支路的絕緣情況。

功能特點
1、高精度采樣鉗表
    該直流系統接地故障查找儀采用高分辨率（0.1mA）信號采樣直流鉗表，能夠?qū)崿F(xiàn)對多點接地，高阻接地點的定位。
2、接地點方向顯示
    該裝置具有接地點方向顯示，可以高效快速的處理復雜支路或環路中接地點的定位。
3、具有絕緣指數顯示功能
    絕緣指數是為分析待測支路絕緣程度而引入說法，以0～100的數字形式來反映被測支路的絕緣程度，數字越大表示絕緣越差，該指數結合高精度鉗表非常有利于多點接地與高阻接地的檢測。
4、具有波形顯示功能
    所謂波形顯示，即在檢測過程中檢測器所搜索到的信號發生器的波形,其在查找接地過程中有非常重要的作用，合理利用檢測器中的波形顯示，可以大幅度的提升設備的檢測范圍與檢測精度以判斷的準確度。
5、操作簡單，使用方便、快速
    使用時只需將鉗表鉗住待測支路，按一下工作按鍵，3～6S即可完成一條支路的檢測。
6、信號發生器與檢測器不受距離限制
    在復雜的直流系統中，信號發生器接入點可能與接地查找點有著很長的一段距離，不過檢測器并不受此距離的限制，可以在同一個系統中的任何一點進行查找。
7、運行安全、可靠
    信號發生器是需要接入直流系統之中的，這就對設備的安全性與根據直流系統現場的實際情況，信號發生器可智能式產生1.0—5.0mA 的信號電流，且大功率小于0.2W，適用于各類直流系統，對直流系統的安全運行、可靠運行提供了保障。

技術參數
1、可檢測接地電阻范圍　
    系統電壓為220V時：0～500kΩ
    系統電壓為110V時：0～250kΩ
    系統電壓為48V時：0～50kΩ
    系統電壓為24V時：0～10kΩ
2、檢測信號功率：≤0.2W（信號發生器輸出功率）
3、抗對地分布電容值：
    對地電容單支路≤8μF，系統對地總電容≤100μF。
4、適用直流系統電壓：
    220V±10%、110V±10%、48V±10%、24V±10%，或用戶提出其它電壓等級。
5、環境溫度：-35℃～+55℃
6、相對濕度：≤95%

友情提醒：購置直流系統檢測儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
